三、工作原理

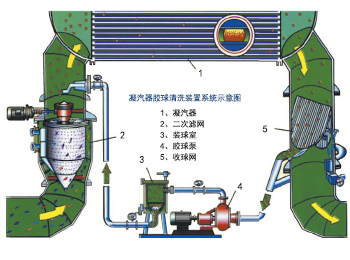

　　選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點（約1-2mm），且濕態比重與水相近。將海綿膠球從裝球室手孔處放入裝球室內，數量為凝汽器進水室冷卻管數的7%～13%。然后啟動膠球泵，打開系統中的控制閥門，在膠球泵的作用下，膠球就在比循環水進口壓力略高一些的水流帶動下，送入循環水進水管，隨著循環水的流動，膠球進入凝汽器水室。因膠球是一個多維微孔柔軟的彈性體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行一次擦洗，使管內壁污垢隨水流帶出，膠球通過凝汽器管后與循環水一起進入收球網，在收球網板的阻擋下，把膠球分離出來，隨后被膠球輸送泵抽出，再進入裝球室。如此循環，膠球連續自動擦洗凝汽器冷卻管內壁使之保持清潔

　　四、各組成設備介紹

　　1、收球網

　　收球網是凝汽器膠球清洗裝置中回收膠球的關鍵設備，它安裝在凝汽器循環水的出水管路中，從凝汽器出來的循環水和膠球經過收球網后，循環水自收球網板流出，而膠球被收球網收回，并由膠球引出管流進膠球輸送泵送入裝球室，供再循環使用。

　　我單位設計生產的第二代收球網，采用了最新結構及國外先進技術設計。

　　2、裝球室

　　裝球室是凝汽器膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。它由外殼、漏斗、切換閥等組成，并配有觀測窗、放汽放水閥門等。

　　3、膠球輸送泵

　　膠球輸送泵是一種無障礙離心泵，是發電廠凝汽器膠球清洗裝置中使用膠球進行不斷循環的動力設備。在輸送膠球的過程中不產生堵塞和切損膠球現象，除適用于輸送膠球外，還適用于輸送磨耗性小含固態物質的混合液。

　　4、分匯器

　　分匯器是一個三通（管）閥。通過其中導向板的切換可使膠球進入需要清洗的一側凝汽器中。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管使用。

　　四、各組成設備介紹

　　1、收球網

　　收球網是凝汽器膠球清洗裝置中回收膠球的關鍵設備，它安裝在凝汽器循環水的出水管路中，從凝汽器出來的循環水和膠球經過收球網后，循環水自收球網板流出，而膠球被收球網收回，并由膠球引出管流進膠球輸送泵送入裝球室，供再循環使用。我單位設計生產的第二代收球網，采用了最新結構及國外先進技術設計。

　　2、裝球室

　　裝球室是凝汽器膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。它由外殼、漏斗、切換閥等組成，并配有觀測窗、放汽放水閥門等。

　　3、膠球輸送泵

　　膠球輸送泵是一種無障礙離心泵，是發電廠凝汽器膠球清洗裝置中使用膠球進行不斷循環的動力設備。在輸送膠球的過程中不產生堵塞和切損膠球現象，除適用于輸送膠球外，還適用于輸送磨耗性小含固態物質的混合液。

　　4、分匯器

　　分匯器是一個三通（管）閥。通過其中導向板的切換可使膠球進入需要清洗的一側凝汽器中。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管使用。
