昊航BS-780/930系列型電收塵器,是九十年代定型的新產品,是在BS780電收塵基礎上,根據環保要求的提高,以及市場發展需要,經過多年的試驗和研究取得了很大的成功,BS930在結構上更優化,在性能上更先進,在運行上更可靠。
昊航公司和包鋼設計院首鋼設計院相互協作，將魯奇公司的技術成功的用在鋼鐵企業。根據近幾年各用戶的使用實踐證明，BS系列電收塵器在我國鋼鐵企業爐窯上的應用，效果更佳，深得廣大用戶的好評！
工作原理：
電收塵器是以靜電凈化法進行收捕煙氣中粉塵的裝置。是凈化工業廢氣的理想設備。它的凈利化工作主依靠放電和沉淀這兩個系統來完成。當兩間輸入高壓直流電時的電空間,產生陰、陽離子,并作用于通過靜電場的廢氣粉塵粒子表面,在電場力的作用下向其性相反的電移動,并沉積于電上,達到收塵目的。兩系統均有振打裝置,當振打錘型周期性的敲打兩裝置時,粘附在其上的粉塵被抖落,落入下部灰斗經排灰裝置排出機外。被凈化的廢氣由出口經煙囪排入大氣中,此時完成了煙氣凈化過程。
安裝要求電收塵器安裝前認真理解電收塵器總圖,安裝圖及說明書,并嚴格按圖紙執行。
制造廠試裝:
組合式入放電板框架應在廠內予組裝,組裝后兩對角線之差不大于對角線長度1/1000,其平面度為10mm。
放電懸吊框架各型鋼也應用螺栓予組裝,兩對角線之差不大于對角線長度1/1000,在懸吊狀態下框架高度小于或等于5m時,其平面度為5mm,當框架高度大于5m時,其平面度為10mm,組裝好后的框架應打上標記以便現場安裝。
分布傳動裝置,沉淀及放電傳動裝置,回轉卸料器、支座{多球型及滑動型}均應組裝后發往現場。
現場安裝:
1、設備安裝前應對土建基礎核對尺寸,如有不符應進行處理,將支座安裝于基礎表上并用水平儀找平。 2、按設備清單進行開箱清點、檢查。對因吊運及長期堆放而引起變形的零部件安裝前進行矯正。對主要零部件(如板、電暈線電暈框架)進行抽樣檢查,制造偏差超出設計要求時應矯正,如無法矯正則應報廢。
3、放電和沉淀系統的全部零件在制造廠涂上專用油漆,若買不到可用煤油和炭黑調料代替。
4、傳動部件的清洗,加油等參照(機械設備安裝施工及驗收規范)執行。

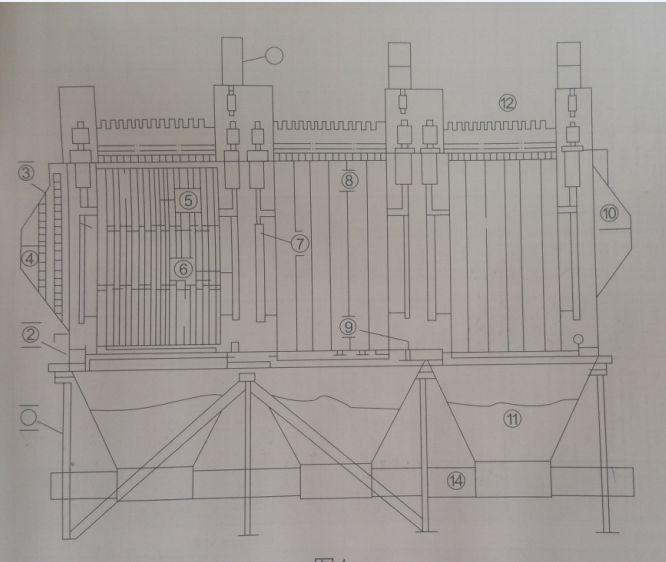

1.殼體
2.支架
3.進風口
4.分布板
5.放電級
6.放電級振打結構
7.放電級懸掛框架
8.沉淀級
9.沉淀級振打及傳動裝置
10.出氣口
11.灰斗
12.防雨蓋
13.放電級振打傳動裝置
14.拉鏈機
